Арматура для СИПа

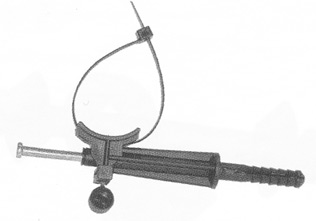

ФАСАДНЫЕ КРЕПЛЕНИЯ BRPF-1, BRPF-6
НАЗНАЧЕНИЕ: Используется как промежуточные крепления при монтаже СИП вдоль стен зданий
|
Наименование
|
Диаметр
провода, мм
|
Расстояние
до стены, мм
|
Разрушающая
нагрузка,
кгс
|
Масса,
кг
|
|
BRPF-1 (SF-20)
|
25-60
|
10
|
200
|
0,048
|
|
BRPF-1 (SF-50)
|
25-60
|
60
|
200
|
0,082
|

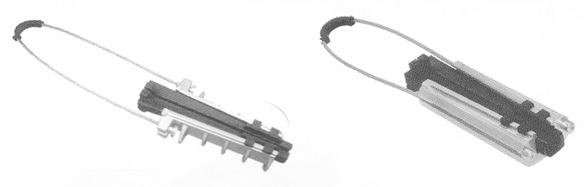

АНКЕРНЫЕ ЗАЖИМЫ РА 1500, РА 1500/35, РА2200
(для СИП с изолированной несущей нейтралью)
НАЗНАЧЕНИЕ:
Применяются для крепления изолированной несущей жилы СИП на концевых, угловых и ответвительных опорах. Применяются с любым типом анкерных крюков и кронштейнов. Зажим может поставляться в вариантах с литым корпусом или с корпусом, выполненным из профиля.
|
Наименование
|
Сечение
несущей
жилы, мм2
|
Разрушающая
нагрузка,
кгс
|
Масса,
кг
|
Кол-во
в упаковке,
шт.
|
|
РА 1500/35
|
35-70
|
1500
|
0,44
|
50
|
|
РА 1500
|
50-70
|
1500
|
0,44
|
50
|
|
РА 2200
|
95
|
2200
|
0,44
|
50
|

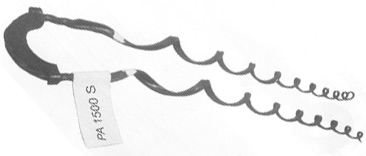

СПИРАЛЬНЫЙ АНКЕРНЫЙ ЗАЖИМ PA1500S
НАЗНАЧЕНИЕ:
Применяется для крепления изолированной несущей жилы СИП на концевых, угловых, анкерных и ответвительных опорах. Изготовлен из стальной оцинкованной проволоки, на которую нанесено стойкое полимерное покрытие, обеспечивающее необходимую прочность заделки провода, имеет пластиковую проушину. Может применяться с любым типом анкерных крюков и кронштейнов.
|
Наименование
|
Сечение несущей
жилы, мм2
|
Разрушающая
нагрузка,
кгс
|
Масса,
кг
|
Кол-во
в упаковке,
шт.
|
|
РА 1500 S
|
35- 70
|
2200
|
0,15
|
25
|
АНКЕРНЫЙ ЗАЖИМ ДЛЯ ПРОВОДОВ АБОНЕНТСКИХ ОТВЕТВЛЕНИЙ РА 25x100
НАЗНАЧЕНИЕ:
Применяется для концевого крепления 2-х или 4-х проводов ответвления сечением 16 или 25 мм2 от магистрали к абонентским вводам.
|
Наименование
|
Сечение
несущей
жилы, мм2
|
Разрушающая
нагрузка,
кгс
|
Масса,
кг
|
Кол-во
в упаковке,
шт.
|
|
РА 25x100
|
2x16-4x25
|
350
|
0,15
|
100
|
АНКЕРНЫЙ КРОНШТЕЙН СА 25
НАЗНАЧЕНИЕ:
Анкерный кронштейн предназначен для крепления анкерных зажимов абонентских ответвлений СИП от магистрали к вводам. Крепится монтажной лентой (20 мм) или болтом (диаметром 14 - 16 мм) или 4-мя шурупами (5 мм).
Наименование |
Разрушающая нагрузка,
кгс
|
Масса,
кг
|
|
СА25(САВ 25;СА16)
|
350
|
100
|
АНКЕРНЫЕ КРОНШТЕЙНЫ СА1500, СА 2000
НАЗНАЧЕНИЕ:
Применяются для крепления одного или двух анкерных зажимов. К железобетонным, деревянным и стальным стойкам крепятся при помощи специальных болтов или монтажной лентой F20.07.
|
Наименование
|
Разрушающая
нагрузка,
кгс
|
Масса,
кг
|
Кол-во
в упаковке,
шт.
|
|
СА1500
|
1500
|
0.31
|
50
|
|
СА2000
|
2200
|
0.35
|
50
|
