Автоматические выключатели ВА 47-29

Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

электроприборы, освещение - выключатели с характеристикой В,
двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой С,
двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Особенности, преимущества:

Материал корпуса - самозатухающий пластик.

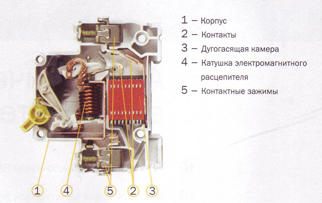

Контакты: подвижные и неподвижные - выполнены из серебросодержащего материала, это повышает износоустойчивость контактов, увеличивая срок службы: уменьшает переходное сопротивление и потери. Обмотка катушки электромагнитного расцепителя выполнена из высококачественной меди. Насечки на контактных зажимах - предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличиваетсямеханическая устойчивость соединения.

Технические характеристики ВА47-29

Технические характеристики Соответствуют стандартам ГОСТ Р 50345-99. ТУ 2000 АГИЕ.641235.003
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток 1„, А 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10,13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 4 500
Напряжение постоянного тока, В/полюс 48
Характеристики срабатывания электромагнитного расцепителя В, С, D
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-0, не менее 6 ООО
Механическая износостойкость, циклов В-0, не менее 20 ООО
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,3+0.5
Масса 1 полюса, кг 0,1
Диапазон рабочих температур, °С -40 -г- +50

Руководство по выбору

Типоисполнение	1-полюсные	2-полюсные	3-полюсные	4-полюсные
Соответствует стандартам	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003
Ном. напряжение частотой 50Гц, В	230	230	400	400
Ном. ток, А	0,5-63	1-63	1-63	1-63
Ном. откл. способность, А	4 500	4 500	4 500	4 500
Хар-ки сраб. эл. магн, расцепителя	В, С, D	В, CD	В, С, D	В, С, D
Условия эксплуатации	УХЛ4	УХЛ4	УХЛ4	УХЛ4
Степень защиты выключателя	IP20	IP20	IP20	IP20
Применение	однофазные цепи	однофазные цепи	трехфазные цепи	трехфазные цепи

Фото	Наименование	Номинальный ток, А	Характеристика срабатывания расцепителя	Артикул
	ВА47-29 IP 0,5А х-ка С ВА47-29 1Р1Ах-каС ВА47-29 1Р 1,6А х-ка С ВА47-29 IP 2А х-ка С ВА47-29 1Р 2,5А х-ка С ВА47-29 1Р ЗА х-ка С ВА47-29 1Р4Ах-ка С ВА47-29 IP 5А х-ка С ВА47-29 IP 6А х-ка С ВА47-29 IP 8А х-ка С ВА47-29 1Р10Ах-каС ВА47-291Р 13Ах-каС ВА47-29 IP 16А х-ка С ВА47-29 IP 20А х-ка С ВА47-291Р 25Ах-каС ВА47 29 IP 32А х-ка С ВА47-29 IP 40А х-ка С ВА47-29 IP 50А х-ка С ВА47-29 1Р63А х-ка С	0,5 1 1,6 2 2,5 3 4 5 6 8 10 13 16 20 25 32 40 50 63	С С С С С С С С С С С С С С С С С С С	MVA20-1-D05-C MVA20-1-001-C MVA20-1-D16-C MVA20-1-002-C MVA20-1-D25-C MVA20-1-003-C MVA20-1-004-C MVA20-1-005-C MVA20-1-006-C MVA20-1-008-C MVA20-1-010-C MVA20-1-013-C MVA20-1-016-C MVA20-1-020-C MVA20-1-025-C MVA20-1-032-C MVA20-1-040-C MVA20-1-050-C MVA20-1-063-C
	ВА47-29 1Р 1Ах-ка В ВА47-29 IP 2А х-ка В ВА47-29 1Р ЗА х-ка В ВА47-29 IP 4А х-ка В ВА47-29 IP 5А х-ка В ВА47-29 IP 6А х-ка В ВА47-29 1Р8Ах-ка В ВА47-291Р10Ах-каВ ВА47-29 1Р 13Ах-ка В ВА47-29 IP 16А х-ка В ВА47-29 IP 20Ах-каВ ВА47-29 1Р 25Ах-каВ ВА47-29 IP 32А х-ка В ВА47-291Р40Ах-ка В ВА47-29 IP 50А х-ка В ВА47-29 IP 63А х-ка В	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	В В В В В В В В В В В В В В В В	MVA20-1-001-B MVA20-1-002-B MVA20-1-003-B MVA20-1-004-B MVA20-1-005-B MVA20-1-006-B MVA20-1-008-B MVA20-1-010-B MVA20-1-013-B MVA20-1-016-B MVA20-1-020-B MVA20-1-025-B MVA20-1-032-B MVA20-1-040-B MVA20-1-050-B MVA20-1-063-B
	ВА47-29 IP 1А х-ка D ВА47-29 IP 2А х-ка D ВА47-29 1Р ЗА х-ка D ВА47-29 IP 4А х-ка D ВА47-29 IP 5А х-ка D ВА47-29 IP 6А х-ка D ВА47-29 1Р8Ах-ка D ВА47-29 IP 10А х-ка D ВА47-29 IP 13А х-ка D ВА47-29 IP 16А х-ка D ВА47-29 1Р 20Ах-ка D ВА47-29 1Р25Ах-ка D ВА47-291Р32Ах-ка D ВА47-29 IP 40А х-ка D ВА47-29 IP 50А х-ка D ВА47-291Р63Ах-ка D	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	D D D D D D D D D D D D D D D D	MVA20-1-001-D MVA20-1-002-D MVA20-1-003-D MVA20-1-004-D MVA20-1-005-D MVA20-1-006-D MVA20-1-008-D MVA20-1-010-D MVA20-1-013-D MVA20-1-016-D MVA20-1-020-D MVA20-1-025-D MVA20-1-032-D MVA20-1-040-D MVA20-1-050-D MVA20-1-063-D
	ВА47-29 2Р1Ах-каС ВА47-29 2Р 2А х-ка С ВА47-29 2Р ЗА х-ка С ВА47-29 2Р4Ах-ка С ВА47-29 2Р 5А х-ка С ВА47-29 2Р 6А х-ка С ВА47-29 2Р8А х-ка С ВА47-29 2Р10Ах-ка С ВА47-29 2Р13Ах-каС ВА47-29 2Р 16А х-ка С ВА47-29 2Р 20А х-ка С ВА47-29 2Р25Ах-каС ВА47-29 2Р32Ах-каС ВА47-29 2Р 40А х-ка С ВА47-29 2Р 50А х-ка С ВА47-29 2Р63Ах-каС	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	С С С С С С С С С С С С С С С С	MVA20-2-001-C MVA20-2-002-C MVA20-2-003-C MVA20-2-004-C MVA20-2-005-C MVA20-2-006-C MVA20-2-008-C MVA20-2-010-C MVA20-2-013-C MVA20-2-016-C MVA20-2-020-C MVA20-2-025-C MVA20-2-032-C MVA20-2-040-C MVA20-2-050-C MVA20-2-063-C
	ВА47-29 2Р1Ах-каВ ВА47-29 2Р2Ах-каВ ВА47-29 2Р ЗА х-ка В ВА47-29 2Р 4А х-ка В ВА47-29 2Р 5Ах-ка В ВА47-29 2Р6Ах-каВ ВА47-29 2Р8Ах-каВ ВА47-29 2Р 10А х-ка В ВА47-29 2Р 13А х-ка В ВА47-29 2Р 16А х-ка В ВА47-29 2Р20Ах-ка В ВА47-29 2Р25Ах-ка В ВА47-29 2Р32Ах-ка В ВА47-29 2Р 40А х-ка В ВА47-29 2Р 50А х-ка В ВА47-29 2Р63Ах-ка В	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	В В В В В В В В В В В В В В В В	MVA20-2-001-B MVA20-2-002-B MVA20-2-003-B MVA20-2-004-B MVA20-2-005-B MVA20-2-006-B MVA20-2-008-B MVA20-2-010-B MVA20-2-013-B MVA20-2-016-B MVA20-2-020-B MVA20-2-025-B MVA20-2-032-B MVA20-2-040-B MVA20-2-050-B MVA20-2-063-B
	ВА47-29 2Р 1А х-ка D ВА47-29 2Р 2А х-ка D ВА47-29 2Р ЗА х-ка D ВА47-29 2Р 4А х-ка D ВА47-29 2Р5Ах-ка D ВА47-29 2Р6Ах-ка D ВА47-29 2Р 8А х-ка D ВА47-29 2Р 10А х-ка D ВА47-29 2Р 13А х-ка D ВА47-29 2Р 16А х-ка D ВА47-29 2Р20Ах-ка D ВА47-29 2Р 25А х-ка D ВА47-29 2Р 32А х-ка D ВА47-29 2Р 40А х-ка D ВА47-29 2Р 50А х-ка D ВА47-29 2Р 63А х-ка D	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	D D D D D D D D D □ D D 0 ' D D D	MVA20-2-001-D MVA20-2-002-D MVA20-2-003-D MVA20-2-004-D MVA20-2-005-D MVA20-2-006-D MVA20-2-008-D MVA20-2-010-D MVA20-2-013-D MVA20-2-016-D MVA20-2-020-D MVA20-2-025-D MVA20-2-032-D MVA20-2-040-D MVA20-2-050-0 MVA20-2-063-0
	BA47-29 ЗР 1A х-ка С ВА47-29 ЗР 2А х-ка С ВА47-29 ЗР ЗА х-ка С ВА47-29 ЗР 4А х-ка С ВА47-29 ЗР 5А х-ка С ВА47-29 ЗР 6А х-ка С ВА47-29 ЗР 8А х-ка С ВА47-29 ЗР 10А х-ка С ВА47-29 ЗР 13А х-ка С ВА47-29 ЗР 16А х-ка С ВА47-29 ЗР 20А х-ка С ВА47-29 ЗР 25А х-ка С ВА47-29 ЗР 32А х-ка С ВА47-29 ЗР 40А х-ка С ВА47-29 ЗР50Ах-каС ВА47-29 ЗР 63А х-ка С	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	С С С С С С С С С С С С С С С С	MVA20-3-001-C MVA20-3-002-C MVA20-3-003-C MVA20-3-004-C MVA20-3-005-C MVA20-3-006-C MVA20-3-008-C MVA20-3-010-C MVA20-3-013-C MVA20-3-016-C MVA20-3-020-C MVA20-3-025-C MVA20-3-032-C MVA20-3-040-C MVA20-3-050-C MVA20-3-063-C
	ВА47-29 ЗР 1А х-ка В ВА47-29 3Р 2Ах-ка В ВА47-29 ЗР ЗА х-ка В ВА47-29 ЗР 4А х-ка В ВА47-29 ЗР 5А х-ка В ВА47-29 3Р6Ах-ка В ВА47-29 ЗР8Ах-ка В ВА47-29 ЗР 10А х-ка В ВА47-29 3Р13Ах-ка В ВА47-29 ЗР 16А х-ка В ВА47-29 ЗР 20А х-ка В ВА47-29 ЗР 25А х-ка В ВА47-29 ЗР 32А х-ка В ВА47-29 3Р40Ах-ка В ВА47-29 3Р50Ах-ка В ВА47-29 ЗР 63А х-ка В	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	В В В В В В В В В В В В В В В В	MVA20-3-001-B MVA20-3-002-B MVA20-3-003-B MVA20-3-004-B MVA20-3-005-B MVA20-3-006-B MVA20-3-008-B MVA20-3-010-B MVA20-3-013-B MVA20-3-016-B MVA20-3-020-B MVA20-3-025-B MVA20-3-032-B MVA20-3-040-B MVA20-3-050-B MVA20-3-063-B
	ВА47-29 ЗР 1А х-ка D ВА47-29 ЗР 2А х-ка D ВА47-29 ЗР ЗА х-ка D ВА47-29 ЗР 4А х-ка D ВА47-29 ЗР 5А х-ка D ВА47-29 ЗР 6А х-ка D ВА47-29 3Р8Ах-ка D ВА47-29 3Р ЮАх-ка D ВА47-29 ЗР 13А х-ка D ВА47-29 ЗР 16А х-ка D ВА47-29 ЗР 20А х-ка D ВА47-29 ЗР 25А х-ка D ВА47-29 ЗР 32А х-ка D ВА47-29 ЗР 40А х-ка D ВА47-29 ЗР 50А х-ка D ВА47-29 ЗР 63А х-ка D	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	D D D D D D D D D D D D D D D D	MVA20-3-001-D MVA20-3-002-D MVA20-3-003-D MVA20-3-004-D MVA20-3-005-D MVA20-3-006-D MVA20-3-008-D MVA20-3-010-D MVA20-3-013-D MVA20-3-016-D MVA20-3-020-D MVA20-3-025-D MVA20-3-032-D MVA20-3-040-D MVA20-3-050-D MVA20-3-063-D
	BA47-29 4P 1A х-ка С BA47-29 4P 2A х-ка С BA47-29 4P ЗА х-ка С ВА47-29 4Р 4А х-ка С ВА47-29 4Р 5А х-ка С ВА47-29 4Р 6А х-ка С ВА47-29 4Р 8А х-ка С ВА47-29 4Р 10А х-ка С ВА47-29 4Р 13А х-ка С ВА47-29 4Р 16А х-ка С ВА47-29 4Р 20А х-ка С ВА47-29 4Р 25А х-ка С ВА47-29 4Р 32А х-ка С ВА47-29 4Р 40А х-ка С ВА47-29 4Р50Ах-каС ВА47-29 4Р 63А х-ка С	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	С С С С С С С С С С С С С С С С	MVA20-4-001-C MVA20-4-002-C MVA20-4-003-C MVA20-4-004-C MVA20-4-005-C MVA20-4-006-C MVA20-4-008-C MVA20-4-010-C MVA20-4-013-C MVA20-4-016-C MVA20-4-020-C MVA20-4-025-C MVA20-4-032-C MVA20-4-040-C MVA20-4-050-C MVA20-4-063-C
	ВА47-29 4Р 1А х-ка В ВА47-29 4Р 2А х-ка В ВА47-29 4Р ЗА х-ка В ВА47-29 4Р 4А х-ка В ВА47-29 4Р 5А х-ка В ВА47-29 4Р 6А х-ка В ВА47-29 4Р 8А х-ка В ВА47-29 4Р 10А х-ка В ВА47-29 4Р 13А х-ка В ВА47-29 4Р 16А х-ка В ВА47-29 4Р 20А х-ка В ВА47-29 4Р 25А х-ка В ВА47-29 4Р 32А х-ка В ВА47-29 4Р 40А х-ка В ВА47-29 4Р 50А х-ка В ВА47-29 4Р 63А х-ка В	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	В В В В В В В В В В В В В В В В	MVA20-4-001-B MVA20-4-002-B MVA20-4-003-B MVA20-4-004-B MVA20-4-005-B MVA20-4-006-B MVA20-4-008-B MVA20-4-010-B MVA20-4-013-B MVA20-4-016-B MVA20-4-020-B MVA20-4-025-B MVA20-4-032-B MVA20-4-040-B MVA20-4-050-B MVA20-4-063-B
	ВА47-29 4Р 1А х-ка D ВА47-29 4Р 2А х-ка D ВА47-29 4Р ЗА х-ка D ВА47-29 4Р4Ах-ка D ВА47-29 4Р5Ах-ка D ВА47-29 4Р 6А х-ка D ВА47-29 4Р 8А х-ка D ВА47-29 4Р 10А х-ка D ВА47-29 4Р 13А х-ка D ВА47-29 4Р 16А х-ка D ВА47-29 4Р 20Ах-ка D ВА47-29 4Р 25А х-ка D ВА47-29 4Р 32А х-ка D ВА47-29 4Р 40А х-ка D ВА47-29 4Р 50А х-ка D ВА47-29 4Р 63А х-ка D	1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63	D D D D D D D D D D D D D D D D	MVA20-4-001-D MVA20-4-002-D MVA20-4-003-D MVA20-4-004-D MVA20-4-005-D MVA20-4-006-D MVA20-4-008-D MVA20-4-010-D MVA20-4-013-D MVA20-4-016-D MVA20-4-020-D MVA20-4-025-D MVA20-4-032-D MVA20-4-040-D MVA20-4-050-D MVA20-4-063-D
