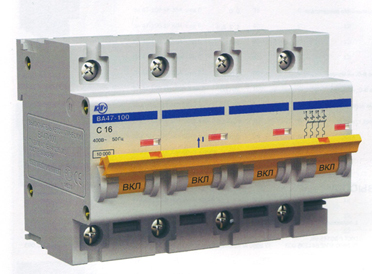

Автоматические выключатели ВА 47-100
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Особенности, преимущества:
Материал корпуса - самозатухающий пластик.
Контакты, подвижные и неподвижные - выполнены из серебросодержащего материала, это повышает износоустойчивость контактов, увеличивая срок службы, уменьшает переходное сопротивление, снижая потери.
Обмотка катушки электромагнитного расцепителя выполнена из высококачественной меди с оптимальным количеством витков.
Насечки на контактных зажимах - предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения.
Предельная коммутационная способность - ЮкА.
Защелка с фиксацией - облегчает монтаж изделия на DIN-рейку.
Индикатор положения контактов - позволяет получить точную информацию о положении контактов (замкнуто/разомкнуто).
Технические характеристики
Соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток 1„, А 10,16, 25, 32, 35, 40, 50, 63, 80,100
Номинальная отключающая способность, А 10 ООО
Напряжение постоянного тока, В/полюс 60
Характеристики срабатывания электромагнитного расцепителя С, D
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6 ООО
Механическая износостойкость, циклов В-0, не менее 20 ООО
Максимальное сечение присоединяемых проводов, мм2 35
Наличие драгоценных металлов (серебро), г/полюс 0,9+1,2
Масса одного полюса, кг 0,15
Диапазон рабочих температур, °С -40 +50
Руководство по выбору
|
Типоисполнение
|
1-полюсные
|
2-полюсные
|
3-полюсные
|
4-полюсные
|
|
Соответствует стандартам
|
ГОСТ Р 50345-99,
ТУ 2000 АГИЕ.641235.003
|
ГОСТ Р 50345-99,
ТУ 2000 АГИЕ.641235.003
|
ГОСТ Р 50345-99,
ТУ 2000 АГИЕ.641235.003
|
ГОСТ Р 50345-99,
ТУ 2000 АГИЕ.641235.003
|
|
Ном. напряжение частотой 50Гц, В
|
230
|
230
|
400
|
400
|
|
Ном. ток, А
|
10-100
|
10-100
|
10-100
|
10-100
|
|
Ном. откл. способность, А
|
10 ООО
|
10 ООО
|
10 ООО
|
10 ООО
|
|
Хар-ки сраб. эл.магн. расщепителя
|
С, D
|
С, D
|
С, D
|
С, D
|
|
Условия эксплуатации
|
УХЛ4
|
УХЛ4
|
УХЛ4
|
УХЛ4
|
|
Степень защиты выключателя
|
IP20
|
IP20
|
IP20
|
IP20
|
|
Применение
|
однофазные цепи
|
однофазные цепи
|
трехфазные цепи
|
трехфазные цепи
|
|
фото
|
Наименование
|
Номиналь-
ный ток, А
|
Х-ка сраба-
тывания
расцепителя
|
Артикул
|
|
|
ВА 47-100 IP 10А х-ка С
ВА 47-100 IP 16А х-ка С
ВА 47-100 IP 25А х-ка С
ВА 47-100 IP 32А х-ка С
ВА 47-100 IP 35А х-ка С
ВА 47-100 IP 40А х-ка С
ВА 47-100 IP 50А х-ка С
ВА 47-100 1Р63А х-ка С
ВА 47-100 1Р80А х-ка С
ВА 47-100 1Р 100А х-ка С
|
10
16
25
32
35
40
50
63
80
100
|
С
С
С
С
C
С
С
С
С
С
|
MVA40-1-010-C
MVA40-1-016-C
MVA40-1-025-C
MVA40-1-032-C
MVA40-1-035-C
MVA40-1-040-C
MVA40-1-050-C
MVA40-1-063-C
MVA40-1-080-C
MVA40-1-100-C
|
|
|
ВА47-100 IP 10А ЮкА х-ка D
ВА47-100 IP 16А ЮкА х-ка D
ВА47-100 IP 25А ЮкА х-ка D
ВА47-100 IP 32А ЮкА х-ка D
ВА47-100 IP 35А ЮкА х-ка D
ВА47-Ю0 IP 40А ЮкА х-ка D
ВА47-100 IP 50А ЮкА х-ка D
ВА47-100 IP 63А ЮкА х-ка D
ВА47-100 IP 80А ЮкА х-ка D
ВА47-100 IP 100А ЮкА х-ка D
|
10
16
25
32
35
40
50
63
80
100
|
D
D
D
D
D
D
D
D
D
D
|
MVA40-1-010-D
MVA40-1-016-D
MVA40-1-025-D
MVA40-1-032-D
MVA40-1-035-D
MVA40-1-040-D
MVA40-1-050-D
MVA40-1 063-D
MVA40-1-080-D
MVA40-1-100-D
|
|
|
ВА 47-100 2Р 10А х-ка С
ВА 47-100 2Р 16А х-ка С
ВА 47-100 2Р 25А х-ка С
ВА 47-100 2Р 32А х-ка С
ВА 47-100 2Р 35А х-ка С
ВА 47-100 2Р 40А х-ка С
ВА 47-100 2Р 50А х-ка С
ВА 47-100 2Р 63А х-ка С
ВА 47-100 2Р 80А х-ка С
ВА 47-100 2Р ЮОА х-ка С
|
10
16
25
32
35
40
50
63
80
100
|
C
С
С
C
C
C
C
C
C
C
|
MVA4O-2-O10-C
MVA40-2-016-C
MVA40-2-025-C
MVA40-2-032-C
MVA40-2-035-C
MVA40-2-040-C
MVA40-2-050-C
MVA40-2-063-C
MVA40-2-080-C
MVA40-2-100-C
|
|
|
ВА47-100 2Р ЮА ЮкА х-ка D
ВА47-100 2Р 16А ЮкА х-ка D
ВА47-10О 2Р 25А ЮкА х-ка D
ВА47-100 2Р 32А ЮкА х-ка D
ВА47-100 2Р 35А ЮкА х-ка D
ВА47-100 2Р 40А ЮкА х-ка D
ВА47-100 2Р 50А ЮкА х-ка D
ВА47-100 2Р 63А ЮкА х-ка D
ВА47-100 2Р 80А ЮкА х-ка D
ВА47-100 2Р ЮОА ЮкА х-ка D
|
10
16
25
32
35
40
50
63
80
100
|
D
D
D
D
D
D
D
D
D
D
|
MVA40-2-010-D
MVA40-2-016-D
MVA40-2-025-D
MVA40-2-032-D
MVA40-2-035-D
MVA40-2-040-D
MVA40-2-050-D
MVA40-2-063-D
MVA40-2-080-D
MVA40-2-100-D
|
|
|
ВА 47-100 ЗР 10А х-ка С
ВА 47-100 ЗР 16А х-ка С
ВА 47-100 ЗР25А х-ка С
ВА 47-100 ЗР 32А х-ка С
ВА 47-100 ЗР 35А х-ка С
ВА 47-100 ЗР40А х-ка С
ВА 47-100 ЗР 50А х-ка С
ВА 47-100 ЗР 63А х-ка С
ВА 47-100 ЗР 80А х-ка С
ВА 47-100 ЗР 100А х-ка С
|
10
16
25
32
35
40
50
63
80
100
|
С
С
С
С
C
C
C
С
С
C
|
MVA40-3-010-C
MVA40-3-016-C
MVA40-3-025-C
MVA40-3-032-C
MVA40-3-035-C
MVA40-3-040-C
MVA40-3-050-C
MVA40-3-063-C
MVA40-3-080-C
MVA40-3-100-C
|
|
|
ВА47-100 ЗР 10А ЮкА х-ка D
ВА47-100 ЗР 16А ЮкА х-ка D
ВА47-100 ЗР 25А ЮкА х-ка D
ВА47-100 ЗР 32А ЮкА х-ка D
ВА47-100 ЗР 35А ЮкА х-ка D
ВА47-100 ЗР 40А ЮкА х-ка D
ВА47-100 ЗР 50А ЮкА х-ка D
ВА47-100 ЗР 63А ЮкА х-ка D
ВА47-100 ЗР 80А ЮкА х-ка D
ВА47-100 ЗР ЮОА ЮкА х-ка D
|
10
16
25
32
35
40
50
63
80
100
|
D
D
D
D
D
D
D
D
D
D
|
MVA40-3-010-D
MVA40-3-016-D
MVA40-3-025-D
MVA40-3-032-D
MVA40-3-035-D
MVA40-3-040-D
MVA40-3-050-D
MVA40-3-063-D
MVA40-3-080-D
MVA40-3-100-D
|
|
|
ВА 47-100 4Р 10А х-ка С
ВА 47-100 4Р 16А х-ка С
ВА 47-100 4Р 25А х-ка С
ВА 47-100 4Р 32А х-ка С
ВА 47-100 4Р 35А х-ка С
ВА 47-100 4Р 40А х-ка С
ВА 47-100 4Р 50А х-ка С
ВА 47-100 4Р 63А х-ка С
ВА 47-100 4Р 80А х-ка С
ВА 47-100 4Р100А х-ка С
|
10
16
25
32
35
40
50
63
80
100
|
С
С
С
С
С
С
С
С
С
С
|
MVA40-4-010-C
MVA40-4-016-C
MVA40-4-025-C
MVA40-4-032-C
MVA40-4-035-C
MVA40-4-040-C
MVA40-4-050-C
MVA40-4-063-C
MVA40-4-080-C
MVA40-4-100-C
|
|
|
ВА47-100 4Р 10А ЮкА х-ка D
ВА47-100 4Р 16А ЮкА х-ка D
ВА47-100 4Р 25А ЮкА х-ка D
ВА47-Ю0 4Р 32А ЮкА х-ка D
ВА47-100 4Р 35А ЮкА х-ка D
ВА47-100 4Р 40А ЮкА х-ка D
ВА47-100 4Р 50А ЮкА х-ка D
ВА47-100 4Р 63А ЮкА х-ка D
ВА47-100 4Р 80А ЮкА х-ка D
ВА47-100 4Р ЮОА ЮкА х-ка D
|
10
16
25
32
35
40
50
63
80
100
|
D
D
D
D
D
D
D
D
D
D
|
MVA40-4-010-D
MVA40-4-016-D
MVA40-4-025-D
MVA40-4-032-D
MVA40-4-035-D
MVA40-4-040-D
MVA40-4-050-D
MVA40-4-063-D
MVA40-4-080-D
MVA40-4-100-D
|
