Автоматические выключатели ВА88

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока
при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений
и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках
номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Преимущества

Простая самостоятельная установка дополнительных устройств:

• аварийный контакт
• дополнительный контакт
• независимый расцепитель
• расцепитель минимального напряжения
• привод ручной поворотный

Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников, межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов
для крепления автоматического выключателя к монтажной панели.
При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.
Габариты и вес - на 10-20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели типа ВА88.

Технические характеристики:
Максимальный номинальный ток (установочный габарит), А 125,160, 250, 400, 800,1600
Номинальный ток тепловых расцепителей, А 12,5-^1600
Номинальное рабочее напряжение, В 400
Номинальная частота напряжения сети, Гц 50
Количество полюсов 3
Температура настройки расцепителей 40 °С
Срок службы не менее, лет 15
Группа механического исполнения (ГОСТ 17516.1) МЗ
Вид климатического исполнения УХЛЗ

Описание и принцип действия автоматического выключателя ВА88

Выключатель ВА88 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» проверки механизма отключения выключателя. Основание является несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления с системой подвижных контактов, блока защиты от сверхтоков. Крышка закрывается все -одвижные элементы механизма управления и внутренние токоведущие части.

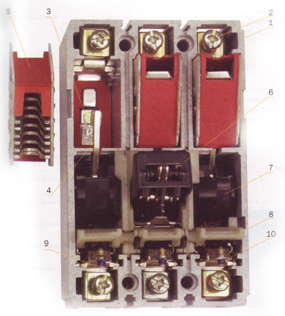

1 - Корпус из термостойкой ABS-пластмассы.
2 - Присоединительные зажимы.
3 - Неподвижные силовые контакты.
4 - Подвижные силовые контакты.
5 - Система дугогашения.
6 - Механизм взвода.
7 - Изолирующая рейка.
8 - Плоская рейка.
9 - Узел теплового и электромонтажного расцепителя.
10 - Регулировочые винты теплового расцепителя.

Принцип действия автоматического выключателя ВА88

Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управлелени приводится в движение изолирующая рейка, на которой закреплены подпружиненные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним коленом на выступ поворотного элемента «сброса» механизма управления. Сброс механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей в исполнениях ВА88-32 и ВА88-33 состоит из дугогасящих решеток со стальными никелированными вкладышами; в исполнении ВА88-35 и выше применены дополнительные распылители дуги в виде толстых перфорированных стальных пластин вставленных в крышку.

Автоматический выключатель ВА88-43 обеспечивает защиту  от перегрузки и короткого замыкания с помощью микропроцессорного расцепителя сверхтока.

Микропроцессорный расцепитель не требует отдельного  питания и гарантирует правильную работу защиты при токе  нагрузки не менее 15% от номинального, даже при наличии
напряжения только в одной фазе.

Преимущество автоматического выключателя с микропроцессором

Микропроцессорный расцепитель имеет высокую точность срабатывания, надежность и независимость от температуры окружающего воздуха.

Принцип действия автоматического выключателя ВА88 с микропроцессорным расцепителем

Микропроцессорный расцепитель включает в себя три трансформатора тока, микропроцессорный модуль и отключающую катушку, которая воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса выключателя, питают расцепитель и вырабатывают сигналы, необходимые для выполнения функции защиты.      При появлении сверхтока выключатель отключается под воздействием отключающий катушки и замыкает контакты сигнализации срабатывания расцепителя.

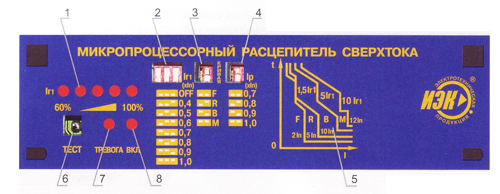

Передняя панель блока микропроцессорного расцепителя

1 - Индикация текущего значения тока в % от заданного значения тока тепловой защиты
2 - Переключатель установки тока тепловой защиты
3 - Переключатель установки вида защитной характеристики по току короткого замыкания расцепителя
4 - Переключатель установки предаварийной сигнализации
5 - Диаграммы устанавливаемых защитных характеристик
6 - Гнездо для подключения тестирующего устройства
7 - Индикатор перегрузки
8 - Индикатор самодиагностики и включения питания

Функциональные технические характеристики

Индикация нагрузки Светодиодная индикация на лицевой панели выключателя: 60%, 70%, 80%, 90%, 100% от заданного значения тока тепловой защиты I_г1
Индикация самодиагностики электронного расцепителя Светодиод «ВКЛ»

Индикация предаварийной перегрузки Светодиод "ТРЕВОГА» (мигает)

Установка вида защитной характеристики от тока короткого замыкания (lf2, lf3) Переключателями вида защитной характеристики на лицевой панели: F, R, В, М

Установка тока тепловой защиты |_г1 Переключателем .|_г1» в положения: «ВЫКЛ»; (.0,4.; «0.5»; «'0,6»; '0,7»; «0,8>; «0,9»; .1,0») х |„
Установка предаварийной сигнализации Переключателем .I_p» в положения: (.0,7»; .0,8»; -0,9»; -1,0») х |_n
