  Главная  »  Шкафы распределительные

Шкафы распределительные

Крупногабаритные сборно-разборные металлокорпуса

Применяются для сборки низковольтных комплектных устройств: главных распределительных щитов, вводно-распределительных устройств, шкафов управления и автоматики.

Описание конструкции

Сборно-разборный каркас из перфорированного профиля, к которому крепятся дверь, боковые панели, задняя стенка, крыша и цоколь. Внутри корпуса можно устанавливать различные комплектующие: монтажные панели, опорные рейки, планки, уголки, динрейки и т.п. для последующего крепления к ним электроаппаратов, сборных шин, электромонтажных изделий и принадлежностей.

Комплектность поставки:

Вертикальные стойки - 4шт.
Фасадные стяжки - 4шт.
Боковые стяжки - 4шт.
Дверь - 1шт.
Задняя стенка - 1шт.
Крыша - 1шт.
Цоколь - 1шт.
Инструкция по монтажу - 1шт.

Маркировка:

КСРМ 16.6.4-1-36 УХЛЗ IP31
КСРМ - крупногабаритный сборно-разборный металлокорпус
16 - высота, дм
6 - ширина, дм
4 - глубина, дм
1 - номер разработки
3 - тип покрытия
    3 - ЭПК/шагрень
6 - цвет краски
     2 - RAL 7022
     6 - RAL 7035
УХЛЗ - климатическое исполнение по ГОСТ15150-69
IP31 - степень защитыпо ГОСТ 14254-96

Боковая панель 16.4-36
Боковая панель 16.4 - типоразмер
3 - тип покрытия
     3 - ЭПК/шагрень
6 - цвет краски
     2 - RAL 7022
     6 - RAL 7035

Особенности, преимущества:

  • Универсальная конструкция.
  • Перенавешивание двери на любую сторону.
  • Соединение корпусов в блоки.
  • Повышенная антикоррозийная стойкость.
  • Высококачественное наружное покрытие.
  • Набор дополнительных аксессуаров.
  • Высокая технологичность и простота сборки.
  • Удобство монтажа, транспортировки и хранения.
  • Высокий уровень электробезопасности.
  • Эстетика и дизайн.

Технические характеристики:

Исполнение напольное.
Номинальный ток до 630А.
Толщина металла 1,5 мм.
Тип покрытия порошковая шагрень.
Цвет RAL 7022, RAL 7035.
Степень защиты IP31.
Угол открытия двери 160°.
Тип применяемых аппаратов любой.




Типоразмер

Характеристики

Цвет

Артикул

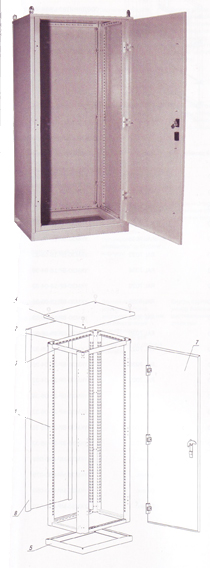

1          - Вертикальные стойки     4 шт.
2          - Фасадные стяжки         4 шт.
3          -  Боковые стяжки            4 шт.
4          -  Крыша                        1 шт.
5          - Цоколь                       1 шт.
6          -  Инструкция по монтажу   1 шт.
7          - Дверь                        1 шт.
8          - Задняя стена               1 шт.

КСРМ 16.6.4-2 36 УХЛЗ

КСРМ 16.6.4-2 32 УХЛЗ
КСРМ 16.6.6-2 36 УХЛЗ

КСРМ 16.6.6-2 32 УХЛЗ
КСРМ 16.6.8-2 36 УХЛЗ

КСРМ 16.6.8-2 32 УХЛЗ
КСРМ 16.8.4-2 36 УХЛЗ

КСРМ 16.8.4-2 32 УХЛЗ
КСРМ 16.8.6-2 36 УХЛЗ

КСРМ 16.8.6-2 32 УХЛЗ
КСРМ 16.8.8-2 36 УХЛЗ

КСРМ 16.8.8-2 32 УХЛЗ
КСРМ 18.6.4-2 36 УХЛЗ

КСРМ 18.6.4-2 32 УХЛЗ
КСРМ 18.6.6-2 36 УХЛЗ

КСРМ 18.6.6-2 32 УХЛЗ
КСРМ 18.6.8-2 36 УХЛЗ

КСРМ 18.6.8-2 32 УХЛЗ
КСРМ 18.8.4-2 36 УХЛЗ

КСРМ 18.8.4-2 32 УХЛЗ
КСРМ 18.8.6-2 36 УХЛЗ

КСРМ 18.8.6-2 32 УХЛЗ
КСРМ 18.8.8-2 36 УХЛЗ

КСРМ 18.8.8-2 32 УХЛЗ
КСРМ 20.6.4-2 36 УХЛЗ

КСРМ 20.6.4-2 32 УХЛЗ
КСРМ 20.6.6-2 36 УХЛЗ

КСРМ 20.6.6-2 32 УХЛЗ
КСРМ 20.6.8-2 36 УХЛЗ

КСРМ 20.6.8-2 32 УХЛЗ
КСРМ 20.8.4-2 36 УХЛЗ

КСРМ 20.8.4-2 32 УХЛЗ
КСРМ 20.8.6-2 36 УХЛЗ

КСРМ 20.8.6-2 32 УХЛЗ
КСРМ 20.8.8-2 36 УХЛЗ

КСРМ 20.8.8-2 32 УХЛЗ

Габ. размеры:
1600 X 600 X 400.
Масса: 66,7 кг.
Габ. размеры:
1600x600x600.
Масса: 77,0 кг.
Габ. размеры:
1600x600x800.
Масса: 87,3 кг.
Габ. размеры:
1600x800x400.
Масса: 73,6 кг.
Габ. размеры:
1600x800x600.
Масса: 84,8 кг.
Габ. размеры:
1600x800x800.
Масса: 96,0 кг.
Габ. размеры:
1800x600x400.
Масса: 80,5 кг.
Габ. размеры:
1800x600x600.
Масса: 92,6 кг.
Габ. размеры:
1800x600x800.
Масса: 104,7 кг.
Габ. размеры:
1800x800x400.
Масса: 76,7 кг.
Габ. размеры:
1800x800x600.
Масса: 87,4 кг.
Габ. размеры:
1800x800x800.
Масса: 98,1 кг.
Габ. размеры:
2000x600x400.
Масса: 84,4 кг.
Габ. размеры:
2000x600x600.
Масса: 96,1 кг.
Габ. размеры:
2000x600x800.
Масса: 107,7 кг.
Габ. размеры:
2000x800x400.
Масса: 92,2 кг.
Габ. размеры:
2000x800x600.
Масса: 104,8 кг.
Габ. размеры:
2000x800x800.
Масса: 117,4 кг.

RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022
RAL 7035

RAL 7022

YKM34-160604-31

YKM35-160604-31
YKM34-160606-31

YKM35-160606-31
YKM34-160608-31

YKM35-160608-31
YKM34-160804-31

YKM35-160804-31
YKM34-160806-31

YKM35-160806-31
YKM34-1608O8-31

YKM35-160808-31
YKM34-180604-31

YKM35-180604-31
YKM34-180606-31

YKM35-180606-31
YKM34-180608-31

YKM35-180608-31
YKM34-180804-31

YKM35-180804-31
YKM34-180806-31

YKM35-180806-31
YKM34-180808-31

YKM35-180808-31
YKM34-200604-31

YKM35-200604-31
YKM34-200606-31

YKM35-200606-31
YKM34-200608-31

YKM35-200608-31
YKM34-200804-31

YKM35-200804-31
YKM34-200806-31

YKM35-200806-31
YKM34-200808-31

YKM35-200808-31
