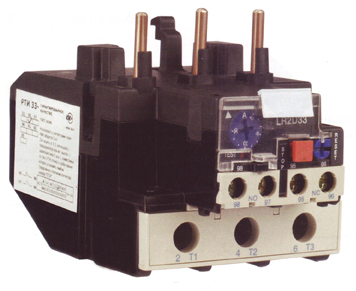

Реле электротепловое серии РТИ

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания. Электротепловое реле серии РТИ относится к новому поколению коммутационной аппаратуры и выпускается в трех типоразмерах на токи до 93А.

Принцип работы

Под действием протекающего тока термобиметаллическая пластина изгибается тем сильнее, чем больший ток по ней протекает. При определенной величине тока (уставки срабатывания) радиус изгиба пластины становится достаточным для размыкания контактов, через которые подается напряжение питания катушки удержания контактов. Происходит отключение нагрузки от сети. Все термобиметаллические пластины воздействуют на размыкающие контакты через общее «коромысло».

Технические характеристики

Диапазон уставок реле, А 0,1 - 93.
Номинальное рабочее напряжение Ue, В     660.
Номинальное напряжение изоляции U,, В     660.
Номинальное импульсное напряжение Ujmp, В 6000.
Мощность защищаемого электродвигателя, кВт 0,37-^55.0.
Частота. Гц 50.
Степень защиты IP20.
Температура окружающей среды, °С -30 + +55.



Наименование

Номи-
нальное
рабочее
напряже
ние, В

Диапазон
уставок реле,
А

Кол-во
и вид
контактов

Артикул

Реле электротепловые

РТИ-1301 электротепловое
0,1-0,16 А ИЭК
РТИ-1302 электротепловое
0,16-0,25 А ИЭК
РТИ-1303 электротепловое
0,25-0,4 А ИЭК
РТИ-1304 электротепловое
0,4-0,63 А ИЭК
РТИ-1305 электротепловое
0,63-1,0 А ИЭК
РТИ-1306 электротепловое
1-1,6 А ИЭК
РТИ-1307 электротепловое
1,6-2,5 А ИЭК
РТИ-1308 электротепловое
2,5-4,0 А ИЭК
РТИ-1310 электротепловое
4-6 А ИЭК
РТИ-1312 электротепловое
5,5-8 А ИЭК
РТИ-1314 электротепловое
7-10 А ИЭК
РТИ-1316 электротепловое
9-13 А ИЭК
РТИ-1321 электротепловое
12-18 А ИЭК
РТИ-1322 электротепловое
17-25 А ИЭК

660

660

660

660

660

660

660

660

660

660

660

660

660

660

0,1+0.16

0,16+0,25

0,25+0.4

0,4+0,63

0,63+1,0

1 + 1,6

1,6+2,5

2,5+4,0

4,0+6,0

5,5+8

7+10

9+13

12+18

17+25

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

DRT10-D001-C016

DRT10-C016-C025

DRT10-C025-D004

DRT10-D004-C063

DRT10-C063-0001

DRT10-0001-D016

DRT10-D016-D025

DRT10-D025-0004

DRT10-0004-0006

DRT10-D055-0008

DRT10-0007-0010

DRT10-0009-0013

DRT10-0012-0018

DRT10-0017-0025



РТИ-2355 электротепловое
28-36 А ИЭК

660

28+36

1з+1р

DRT20-0028-0036



РТИ-3353 электротепловое
23-32 А ИЭК
РТИ-3355 электротепловое
30-40 А ИЭК
РТИ-3357 электротепловое
37-50 А ИЭК
РТИ-3359 электротепловое
48-65 А ИЭК
РТИ-3361 электротепловое
55-70 А ИЭК
РТИ-3363 электротепловое
63-80 А ИЭК
РТИ-3365 электротепловое
80-93 А ИЭК

660

660

660

660

660

660

660

23+32

30+40

37+50

48+65

55+70

63+80

80+93

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

1з+1р

DRT30-0023-0032

DRT30-0030-0040

DRT30-0037-0050

DRT30-0048-0065

DRT30-0055-0070

DRT30-0063-0080

DRT30-0080-0093
