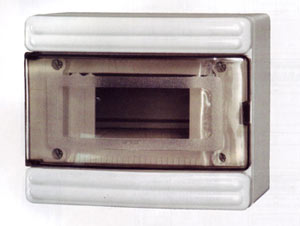

Корпуса модульные пластиковые ЩРН(В)-Пм
 Предназначены для установки в жилых и общественных зданиях. Позволяют проводить встроенный и навесной монтаж. Конструкция корпусов предполагает использование большого количества модулей, в которых может быть установлена вся серия автоматических выключателей ВА 47 и других изделий модульной серии марки «ИЭК».
Особенности, преимущества:
-
Самозатухающий АБС пластик. Испытание корпуса нитью накала до 650 °С;
-
Защита от проникновения пыли;
-
Полная комплектация для монтажа: оцинкованная динрейка, нулевая шина, комплект изделий для крепления;
-
Дверцы выполнены из темного органического стекла и позволяют наблюдать за состоянием приборов;
-
Качество подтверждено сертификатом соответствия Госстандарта России.
Технические характеристики:
Вид установки: наружный и внутренний.
Степень защиты: IP40.
Класс защиты: II.
Материал: АБС пластик.
Рабочая температура: -15 +60 °С.
Цвет корпуса: серый.
Номинальный ток: 63 А.
Количество модулей: от 4 до 36.
Количество рядов: от 1 до 3.
|
Фото
|
Чертеж
|
Наименование
|
Количество
в упаковке
|
Артикул
|
|
|
|
ЩРН-Пм-6 навесной.
Типоразмер: 1 ряд, 6 модулей.
Клеммы 2x10 мм2
|
24
|
MKP22-N-06-40-24
|
|
|
|
ЩРН-Пм-9 навесной.
Типоразмер: 1 ряд, 9 модулей.
Клеммы 4x10 мм2
|
26
|
MKP22-N-09-40-16
|
|
|
|
ЩРН-Пм-12 навесной.
Типоразмер:1 ряд, 12 модулей.
Клеммы 2x16 мм2+7х10 мм2
|
12
|
MKP22-N-12-40-12
|
|
|
|
ЩРН-Пм-16 навесной.
Типоразмер:2 ряда, 16 модулей.
Клеммы 2x16 мм2+4х10 мм2
|
10
|
MKP22-N-16-40-10
|
|
|
|
ЩРН-Пм-24 навесной.
Типоразмер:2 ряда, 24 модуля.
Клеммы 2x16 мм2+7х!0 мм2
|
08
|
MKP22-N-24-40-08
|
|
|
|
ЩРН-Пм-36 навесной.
Типоразмер: 3 ряда, 36 модулей.
Клеммы 2x16 мм:+7х10 мм2
|
06
|
MKP22-N-36-40-06
|
|
|
|
ЩРВ-Пм-6 встраиваемый.
Типоразмер:1 ряд, 6 модулей.
Клеммы 2x10 мм2
|
24
|
MKP22-V-06-40-24
|
|
|
|
ЩРВ-Пм-9 встраиваемый.
Типоразмер:1 ряд, 9 модулей.
Клеммы 4x10 мм1
|
26
|
MKP22-V-09-40-16
|
|
|
|
ЩРВ-Пм-12 встраиваемый,
Типоразмер: 1 ряд, 12 модулей.
Клеммы 2x16 мм2+7х10 мм2
|
12
|
MKP22-V-12-40-12
|
|
|
|
ЩРВ-Пм-16 встраиваемый.
Типоразмер: 2 ряда, 16 модулей.
Клеммы 2x16 мм2+4х10 мм2
|
10
|
MKP22-V-16-40-10
|
|
|
|
ШРВ-Пм-24 встраиваемый.
Типоразмер:2 ряда, 24 модуля.
Клеммы 2x16 мм2+7х!0 мм2
|
08
|
MKP22-V-24-40-08
|
|
|
|
ШРВ-Пм-36 встраиваемый.
Типоразмер: 3 ряда, 36 модулей.
Клеммы 2x16 мм2+7х10 мм2
|
06
|
MKP22-V-36-40-06
|
|
