Монтажный инструмент
Монтажный инструмент для оптического кабеля типа "8" (ОК "8"), оптического кабеля самонесущего неметаллического (ОКСН) и встроенного в грозотрос (ОКГТ)

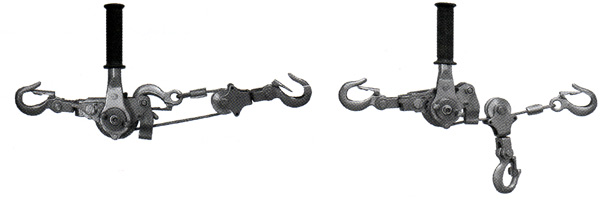

ЛР-15 Ручная лебедка
Применяется для создания усилий при регулировке стрелы провеса оптического кабеля. Лебедка имеет храповый механизм с переключателем, обеспечивающий как пошаговое натяжение, так и пошаговую отдачу. Работа лебедки возможна в двух режимах с блоком и без блока.
Наименование
|
Грузоподъемность
с блоком/
без блока,
кН
|
Длина троса
с блоком/
без блока,
м
|
Масса,
кг
|
|
15/7,5
|
1,7/3,4
|
3,8
|
КН-20 Клещи натяжные
Применяются для натяжки бандажной ленты при монтаже анкерных и промежуточных кронштейнов и узлов крепления оптического кабеля на металлических, деревянных или железобетонных стойках. Приспособление имеет специальный нож для отрезания лишнего конца ленты.
Наименование
|
Ширина ленты,
мм
|
Масса,
кг
|
КН-20
|
20
|
2
|
ТЛ Трос-лидер
Применяется для раскатки оптического кабеля по опорам. Для соединения трос-лидера с оптическим кабелем используют чулок монтажный ЧМ 10-20 и вертлюг ВМ-15.
Наименование
|
Разрушающая
нагрузка,
кН
|
Диаметр,
мм
|
Длина,
м
|
Масса,
кг
|
ТЛ-6,5/22
|
22
|
6,5
|
1000
|
31,8
|
|
