  Главная  »  Реле промежуточные модульной серии
Реле промежуточные модульной серии

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

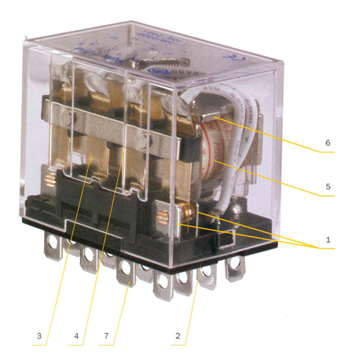

1 - Группа неподвижных контактов на плоских пластинах.
2 - Пластмассовое основание.
3 - Подвижный контакт.
4 - Магнитопровод.
5 - Катушка.
6 - Якорь.
7 - Выводящие контакты.

Преимущества

  • Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
  • Любое рабочее положение в пространстве
  • Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях
  • Применение серебросодержащих контактов увеличивает их долговечность.
  • Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Особенности конструкции

Шинные разъемы соединены с выводами при помощи сварки. Это позволяет выдерживать большие механические нагрузки, которые возникают при протекании через катушку рабочих токов. Шинные разъемы обеспечивают повышенную устойчивость к воздействию ударных нагрузок. Шинные разъемы улучшают теплопередачу при функционировании реле в рабочих режимах.

Основные электрические и механические характеристики реле промежуточных модульной серии типа РЭК

Наименование параметра

Типоисполнения РЭК77/3

РЭК77/4

РЭК78/3

РЭК78/4

Номинальный ток контактов ln, А
Номинальное напряжение      переменный ток цепи контактов, В
                                             постоянный ток
Номинальное напряжение      переменный ток катушки управления Uc, В
                                             постоянный ток
Количество групп переключающих контактов
Сопротивление контактов, мОм
Сопротивление изоляции, мОм
Электрическая износостойкость, не менее, циклов
Механическая износостойкость, не менее, циклов
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Степень защиты по ГОСТ 14254-96

10
230
24
12; 24; 230
12; 24
3
50
100
105
107
УХЛ4
IP40

10
230
24
12; 24; 230
12; 24
4
50
100
105
107
УХЛ4
IP40

5
230
24
12; 24; 230
12; 24
3
50
100
105
107
УХЛ4
IP40

3
230
24
12; 24; 230
12; 24
4
50
100
105
107
УХЛ4
IP40

Фото изделия

Наименование

Номинальный ток контактов ln, А

Номинальное
напряжение
катушки
управления
Uc, В


Артикул

Реле РЭК77 промежуточное 10А

РРМ77/3 для РЭК77/3
модульный ИЭК
РРМ77/4 для РЭК77/4
модульный ИЭК





RRP10D-RRM-3

RRP10D-RRM-4



РЭК77/3 10А 12В DC ИЭК
РЭК77/3 10А 12В АС ИЭК
РЭК77/3 10А 24В DC ИЭК
РЭК77/3 10А 24В АС ИЭК
РЭК77/3 10А 230В АС ИЭК

10
10
10
10
10

12
12
24
24
230

RRP10-3-10-012D
RRP10-3-10-012A
RRP10-3-10-024D
RRP10-3-10-024A
RRP10-3-10-220A



РЭК77/4 10А 12В DC ИЭК
РЭК77/4 10А 12В АС ИЭК
РЭК77/4 10А 24В DC ИЭК
РЭК77/4 10А 24В АС ИЭК
РЭК77/4 10А 230В АС ИЭК

10
10
10
10
10

12
12
24
24
230

RRP10-4-10-012D
RRP10-4-10-012A
RRP10-4-10-024D
RRP10-4-10-024A
RRP10-4-10-220A

Реле РЭК78 промежуточное ЗА; 5А

РРМ78/3 для РЭК78/3
модульный ИЭК
РРМ78/4 для РЭК78/4
модульный ИЭК





RRP20D-RRM-3

RRP20D-RRM-4



РЭК78/3 5А 12В DC ИЭК
РЭК78/3 5А 12ВАС ИЭК
РЭК78/3 5А 24В DC ИЭК
РЭК78/3 5А 24В АС ИЭК
РЭК78/3 5А 230В АС ИЭК

5
5
5
5
5

12
12
24
24
230

RRP20-3-05-012D
RRP20-3-05-012A
RRP20-3-05-024D
RRP20-3-05-024A
RRP20-3-05-220A



РЭК78/4 ЗА 12В DC ИЭК
РЭК78/4 ЗА 12В АС ИЭК
РЭК78/4 ЗА 24В DC ИЭК
РЭК78/4 ЗА 24В АС ИЭК
РЭК78/4 ЗА 230В АС ИЭК

3
3
3
3
3

12
12
24
24
230

RRP20-4-03-012D
RRP20-4-03-012A
RRP20-4-03-024D
RRP20-4-03-024A
RRP20-4-03-220A
