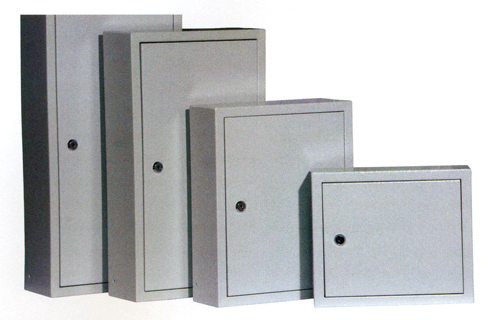

Щиты распределительные
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 380/220 В оттоков перегрузки и короткого замыкания.
В основе конструкции - сварной металлический корпус с защитным покрытием. Дверца корпуса щита запирается на замок. Ключ замка имеет единый секрет. Внутри корпуса установлены: DIN-рейки для требуемого количества электроаппаратов, элементы для крепления шин N и РЕ, оперативная панель.
Особенности, преимущества:
- Малогабаритная конструкция
- Повышенная антикоррозийная стойкость
- Высококачественное наружное покрытие
- Защитная оперативная панель
- Съемная задняя стенка
- Единый секрет замка
- Набор дополнительных аксессуаров
- Комплект маркировочных наклеек и знаков электробезопасности
- Высокая технологичность и простота сборки
- Удобство монтажа
- Несколько цветов покраски
- Высокий уровень электробезопасности
- Сертификат качества
- Эстетика и дизайн
Маркировка: ЩРн-9з-2 36 УХЛЗ IP31
Щ - щит
Р - распределительный
н - навесного исполнения
в - встраиваемый в нишу
9-72 - макс, кол-во модулей
з - с замком
2 - номер разработки
3 - тип покрытия
3 - ЭПК/шагрень
5 - ЭПК/глянец
7 - ППК/шагрень
9 - ППК/глянец
6 - цвет краски
4 - RAL 7032
6 - RAL 7035
8 - RAL9016
УХЛЗ - климатическое исполнение по ГОСТ15150-69
IP31 - степень защиты по ГОСТ 14254-96
Комплектность:
Корпус - 1 шт.
Знаки электробезопасности - 3 шт.
Маркировочная таблица - по количеству электроаппаратов
Паспорт - 1 шт.
Технические характеристики:
Номинальный ток: |
63-125 А |
Толщина металла: |
0,9-1,2 мм |
Тип покрытия: |
порошковая шагрень |
Цвет: |
RAL 7032,
RAL 7035,
RAL 9016 |
Степень защиты: |
IP31, IP54 |
Угол открытия двери: |
105° |
Тип применяемых аппаратов: |
модульные |
|
Типоразмер
|
Характеристики
|
Цвет
|
Артикул
|
|
ЩРн-9з-0 36 УХЛЗ
ЩРн-Эз-1 38 УХЛЗ |
Количество модулей - 9.
Габ. размеры (ВхШхГ). мм:
265x310x120.
Количество вводов:
3 отверстия 028 мм (снизу).
Масса: 3.3 кг. |
RAL 7035
RAL 9016 |
MKM12-N-09-31-Z
MKM13-N-09-31-Z |
|
ЩРн-12з-0 36 УХЛЗ
ЩРн-12з-1 38 УХЛЗ |
Количество модулей - 12.
Габ. размеры (ВхШхГ). мм:
265x310x120.
Количество вводов:
3 отверстия 028 мм (снизу).
Масса: 3,3 кг. |
RAL 7035
RAL 9016 |
MKM12-N-12-31-Z
MKM13-N-12-31-Z |
|
ЩРн-183-0 36 УХЛЗ
ЩРн-18з-1 38 УХЛЗ |
Количество модулей - 18.
Габ. размеры (ВхШхГ), мм:
265x440x120.
Количество вводов:
3 отверстия 028 мм (снизу).
Масса: 3.9 кг. |
RAL 7035
RAL 9016 |
MKM12-N-18-31-Z
MKM13-N-18-31-Z |
|
ЩРн-243-0 36 УХЛЗ
ЩРн-24з-1 38 УХЛЗ |
Количество модулей -24.
Габ. размеры (ВхШхГ), мм:
395x310x120.
Количество вводов:
3 отверстия 028 мм (снизу).
Масса: 4.2 кг. |
RAL 7035
RAL 9016 |
MKM12-N-24-31-Z
MKM13-N-24-31-Z |
|
