Силовые штепсельные разъемы
 Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения.
Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.
Особенности, преимущества:
- Корпуса и изолирующие детали, несущие токоведущие части силовых разъемов выполнены из термостойких и самозатухающих материалов.
- Крышки обеспечивают защиту от попадания внутрь разъема пыли, влаги и надежно закреплены.
- Пружины защищены от коррозии.
- Винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания.
- Возможность эксплуатировать во влажной среде (IP44, IP54).
- Наличие специального сальника для кабеля различного сечения.
- Наличие пространства для размещения кабеля.
Технические характеристики:
номинальный ток, А 16,32,63,125;
диапазон рабочего напряжения, В 200-250; 380-415;
номинальное напряжение по изоляции, В 500;
номинальная частота сети, Гц 50;
положение заземляющего контакта, ч 6;
рабочая температура -25 °С до + 40 °С;
степень защиты по ГОСТ 14254-96 IP44, IP54.

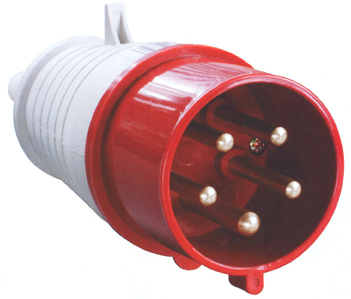

Переносные вилки
|
Фото,
Расположение контактов, Чертеж
|
|
Размеры, мм
|
Описание
|
Артикул
|
|
Тип
|
А
|
В
|
С
|
|
|
013
|
121
|
84
|
51
|
Кол-во полюсов: 2Р+РЕ.
Номинальный ток: 16 А.
Номинальное напряжение: до 250 В.
Ключ: 6 ч.
Степень защиты: 1Р44.
|
PSR01-016-3
|
|
|
014
|
121
|
84
|
54
|
Кол-во полюсов: ЗР+РЕ.
Номинальный ток: 16 А.
Номинальное напряжение: до 380 В.
Ключ: 6 ч.
Степень защиты: IP44
|
PSR02-016-4
|
|
|
015
|
129
|
94
|
63
|
Кол-во полюсов: ЗРч-PE+N.
Номинальный ток: 16 А.
Номинальное напряжение: до 380 В.
Ключ: 6 ч.
Степень защиты: IP44.
|
PSR02-016-5
|
|
|
023
|
138
|
92
|
63
|
Кол-во полюсов: 2Р+РЕ.
Номинальный ток: 32 А.
Номинальное напряжение: до 250 В.
Ключ: 6 ч.
Степень защиты: IP44.
|
PSR01-032-3
|
|
|
024
|
138
|
92
|
63
|
Кол-во полюсов: ЗР+РЕ.
Номинальный ток; 32 А.
Номинальное напряжение: до 380 В.
Ключ: 6 ч.
Степень защиты: 1Р44.
|
PSR02-032-4
|
|
|
025
|
149
|
97
|
70
|
Кол-во полюсов: ЗР+РЕч-N.
Номинальный ток: 32 А.
Номинальное напряжение: до 380 В.
Ключ: 6 ч.
Степень защиты: IP44
|
PSR02-032-5
|
|
|
034
|
233
|
110
|
75,5
|
Кол-во полюсов: ЗР+РЕ.
Номинальный ток: 63 А.
Номинальное напряжение: до 380 В.
Ключ: 6 ч.
Степень защиты: IP54.
|
PSR02-063-4
|
|
|
035
|
233
|
100
|
75.5
|
Кол-во полюсов: 3P+PE+N.
Номинальный ток: 63 А.
Номинальное напряжение: до 380 В.
Ключ: 6 ч.
Степень защиты: IP54.
|
PSR02-063-5
|
|
|
045
|
282
|
125
|
88
|
Кол-во полюсов: 3P+PE+N.
Номинальный ток: 125 А.
Номинальное напряжение: до 380 В.
Ключ: 6 ч.
Степень защиты: IP54.
|
PSR02-125-5
|
|
